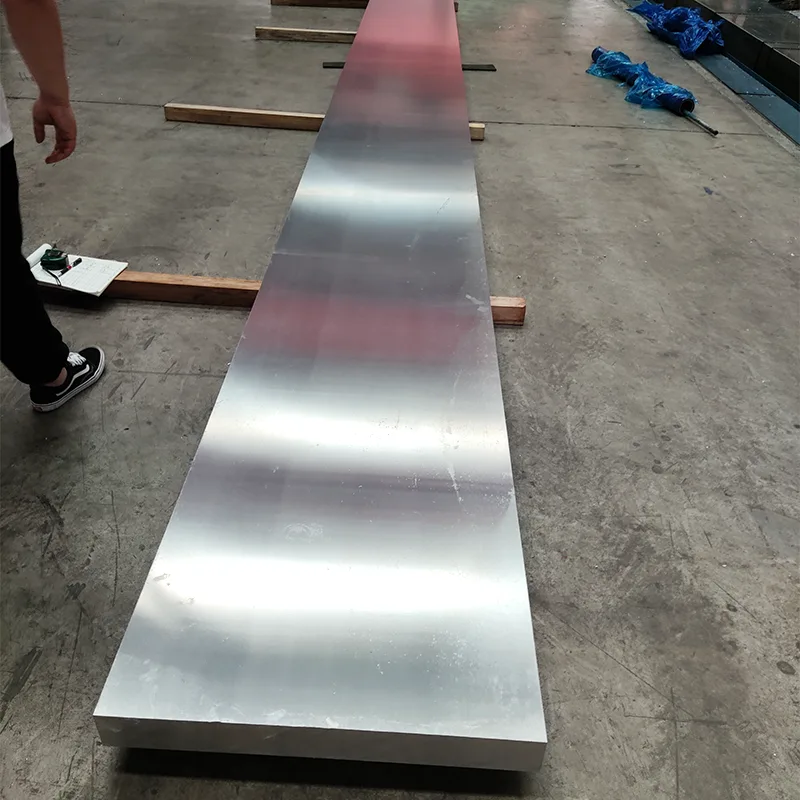

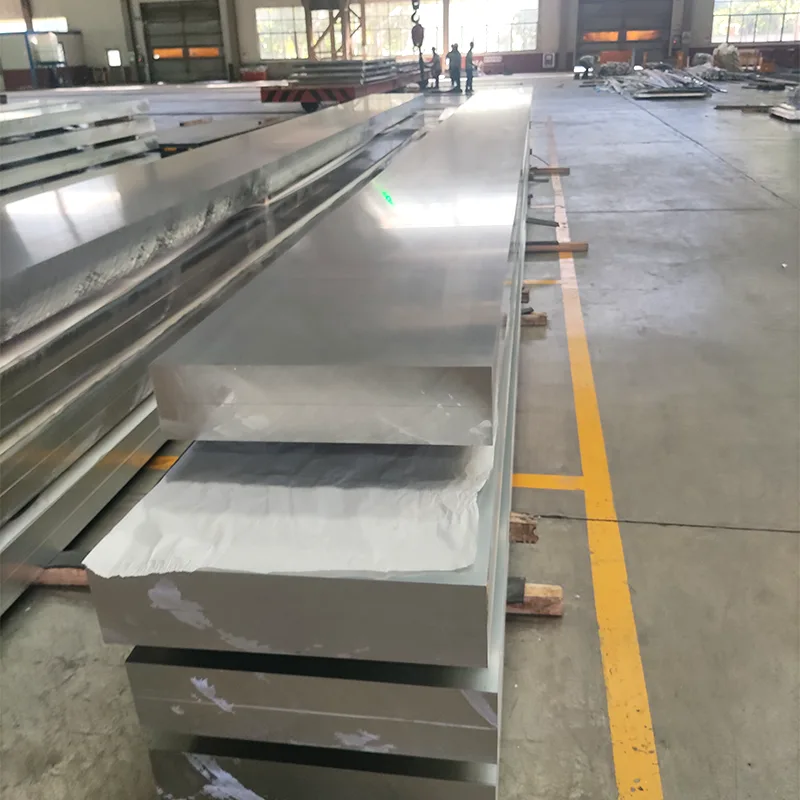

ورق آلیاژ آلومینیوم 7075

عملیات حرارتی هسته برای ورق آلیاژ آلومینیوم 7075 (آلومینیوم فوق سخت هوافضا) T6، T73 و T651 است. کاربردهای متداول در سناریوهای استرس با استحکام بالا مانند اجزای ساختاری هوافضا، قالب‌های دقیق، وسایل مکانیکی ابزارآلات، قطعات سبک وزن خودرو و تجهیزات ورزشی پیشرفته متمرکز شده‌اند.

متداول ترین عملیات حرارتی هسته T6، T73 و T651 هستند.

فرآیندها و پارامترها (فرایند استاندارد سازنده):

I. حالت T6 (استحکام بالا استاندارد، که بیشتر مورد استفاده قرار می گیرد)

درمان محلول ← رفع آب ← پیری مصنوعی

راه حل درمان

دما: 475 × 500 ℃ (معمولاً 480 ℃)

نگهداری: تقریباً 1 ساعت در ضخامت 25 میلی متر، ≥2 ساعت

شرایط مورد نیاز: دمای یکنواخت کوره ± 3 ℃ برای جلوگیری از گرمای بیش از حد

خاموش کردن

زمان انتقال: ≤15 تا 30 ثانیه

متوسط: آب تمیز با دمای اتاق (20 تا 40 درجه سانتیگراد)

سرعت سرمایش: ≥200 ℃ در دقیقه

پیری مصنوعی

دما: 120±5℃

برگزاری: 24 ساعت

خواص: استحکام کششی 550 × 590 مگاپاسکال، استحکام تسلیم 490 × 530 مگاپاسکال

II. حالت T73 / T74 (مقاوم در برابر خوردگی استرس، فدا کردن مقدار کمی از استحکام)

درمان محلول + کوئنچ → دو مرحله ای بیش از حد پیری

مرحله اول: 105 × 110 ℃ × 6 ～ 8 ساعت

ثانویه: 150 × 165 ℃ × 16 × 24 ساعت

استحکام حدود 5 تا 10 درصد کمتر از T6 است، اما مقاومت در برابر خوردگی تنشی به طور قابل توجهی بهبود یافته است.

III. وضعیت T651 / T652 (تسکین استرس، مناسب برای ماشینکاری دقیق)

بر اساس T6 موارد زیر اضافه می شوند:

T651: کاهش تنش کششی 1.5 تا 3 درصد پس از خاموش کردن

T652: کاهش فشار فشاری پس از خاموش کردن

ویژگی ها: تنش پسماند کم، تغییر شکل کوچک در حین ماشینکاری CNC، صافی خوب

IV. حالت O (حالت نرم آنیل شده، به ندرت استفاده می شود)

380 × 420 ℃ × 2 ～ 4 ساعت، خنک کننده کوره

استحکام کم (استحکام کششی ≈300MPa)، فقط برای کشش بسیار عمیق/خمش سرد استفاده می شود

جدول مقایسه حالت های مختلف عملیات حرارتی

هنگام انتخاب ورق آلیاژ آلومینیوم 7075، ملاحظات اصلی محیط استفاده، دقت پردازش و الزامات استحکام است. با انتخاب بر اساس موارد زیر نمی توانید اشتباه کنید: برای محیط های داخلی خشک و کسانی که به دنبال بالاترین استحکام هستند... 7075-T6 بالاترین استحکام و بهترین مقرون به صرفه را ارائه می دهد، مناسب برای قالب های عمومی، سازه های مکانیکی و وسایل ابزار.

برای محیط های بیرونی، مرطوب، اسپری نمک و محیط های خورنده آب دریا، 7075-T73 را انتخاب کنید. در حالی که استحکام آن کمی کمتر است، مقاومت بسیار قوی در برابر خوردگی استرس دارد و حتی پس از استفاده طولانی مدت ترک نخواهد خورد.

برای ماشینکاری CNC دقیق، صفحات مسطح با اندازه بزرگ، و کاربردهایی که تغییر شکل در حین ماشینکاری نگران کننده است، 7075-T651 انتخاب ارجح است. این دستگاه که برای کاهش استرس از قبل کشیده شده است، پس از ماشینکاری به صافی بالا و عملاً بدون تغییر شکل می‌رسد، و آن را به اولین انتخاب برای قطعات دقیق تبدیل می‌کند.

برای کاربردهایی که به حداقل خمش یا مهر و موم نیاز دارند، فقط باید شرایط آنیل شده 7075-O انتخاب شود، اما این به طور قابل توجهی استحکام را کاهش می دهد.

برای انتخاب ضخامت، T6/T651 به طور کلی برای صفحات نازک استفاده می شود. برای صفحات با ضخامت متوسط ​​و صفحات قالب، صفحات پیش کشیده T651 برای جلوگیری از تغییر شکل ترجیح داده می شوند.
