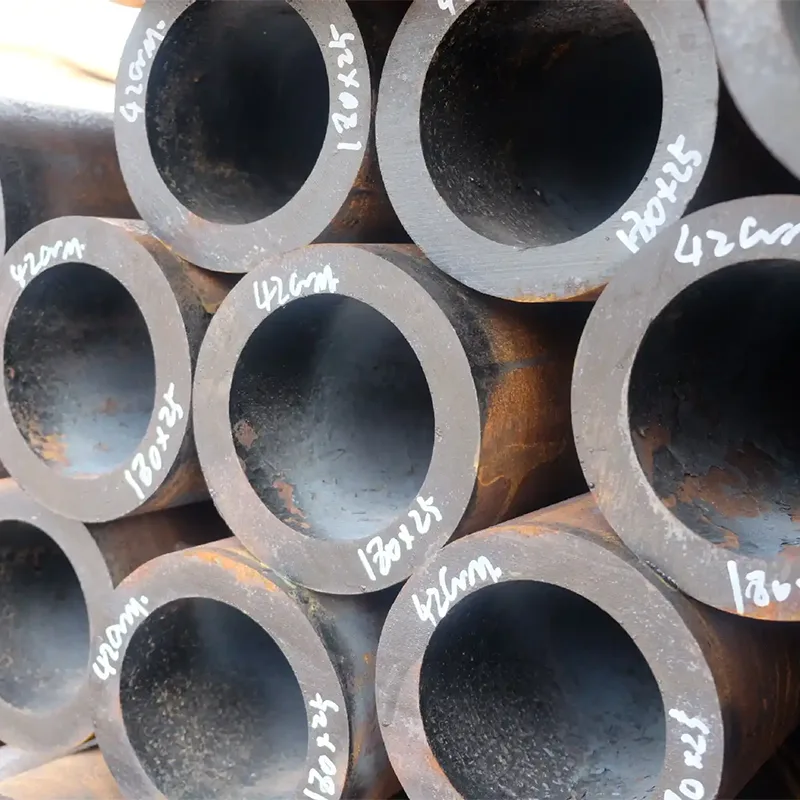

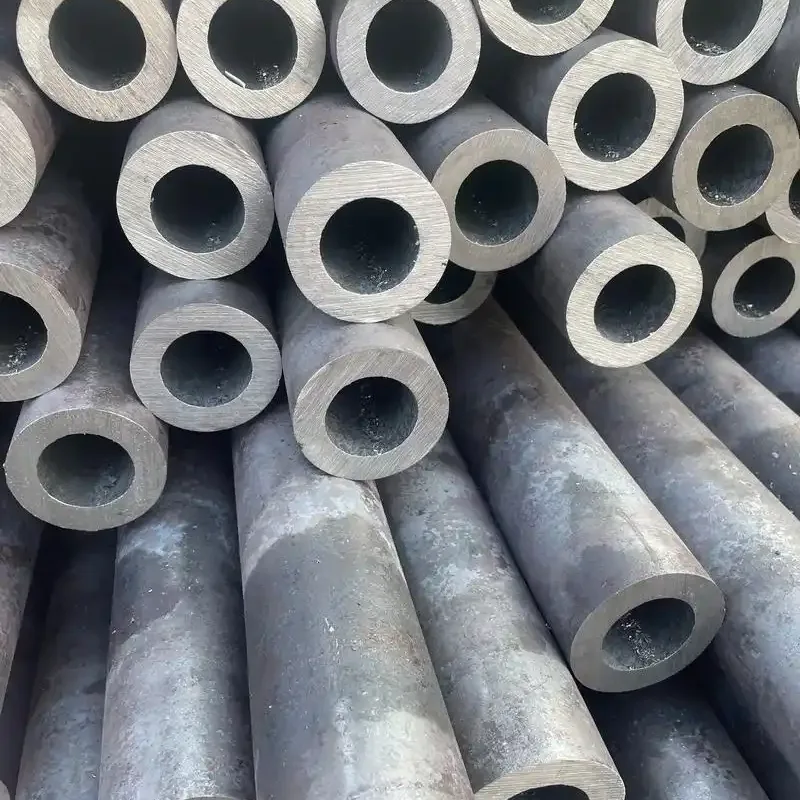

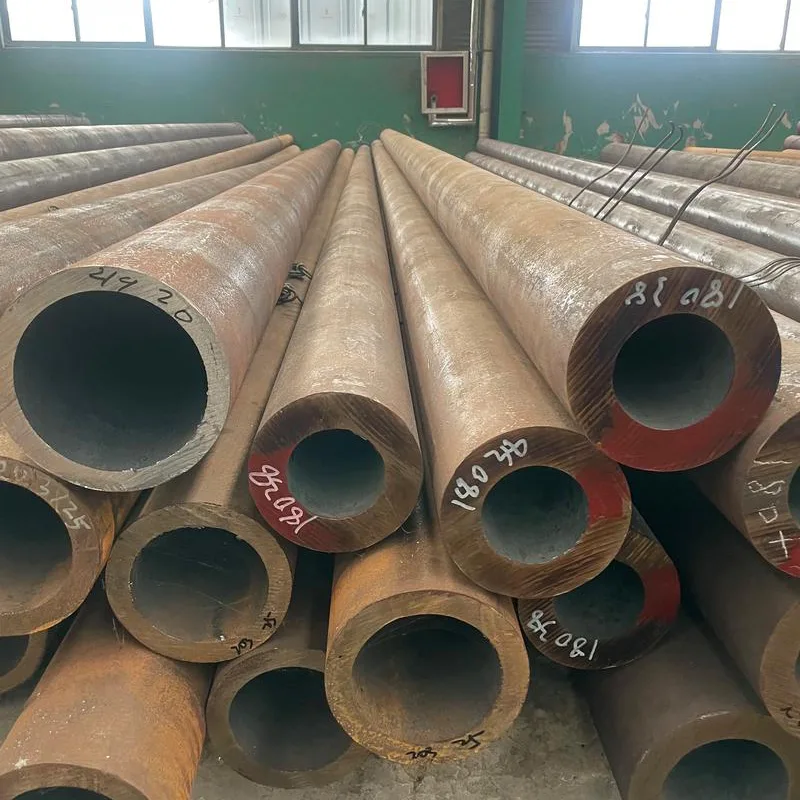

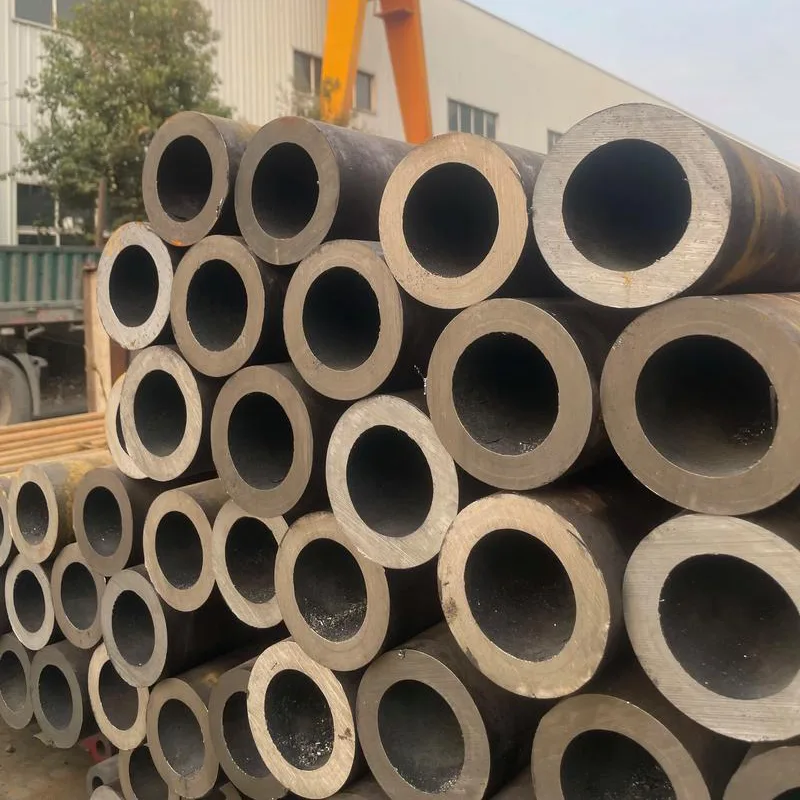

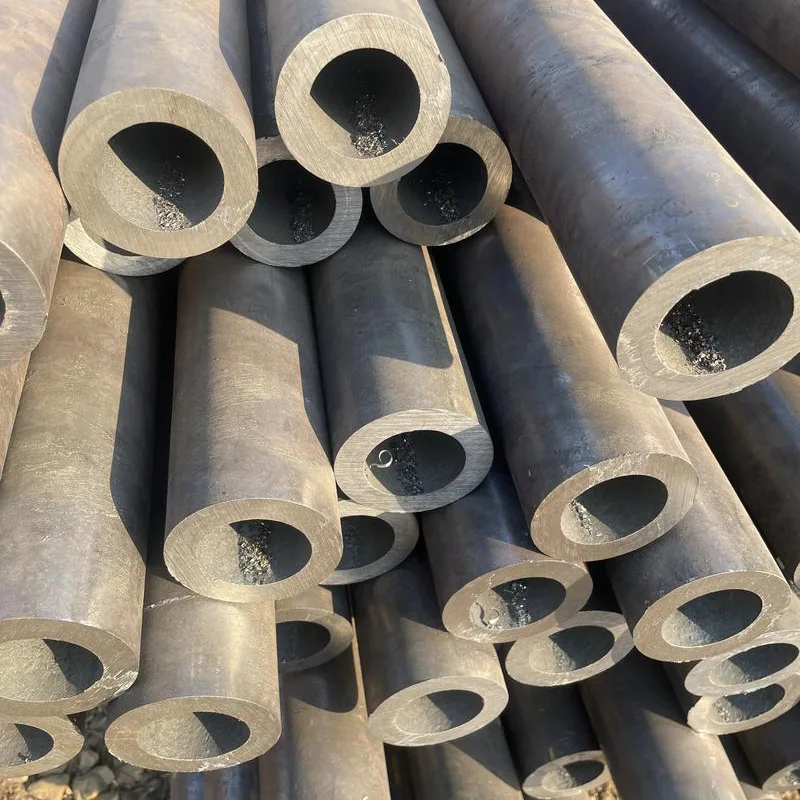

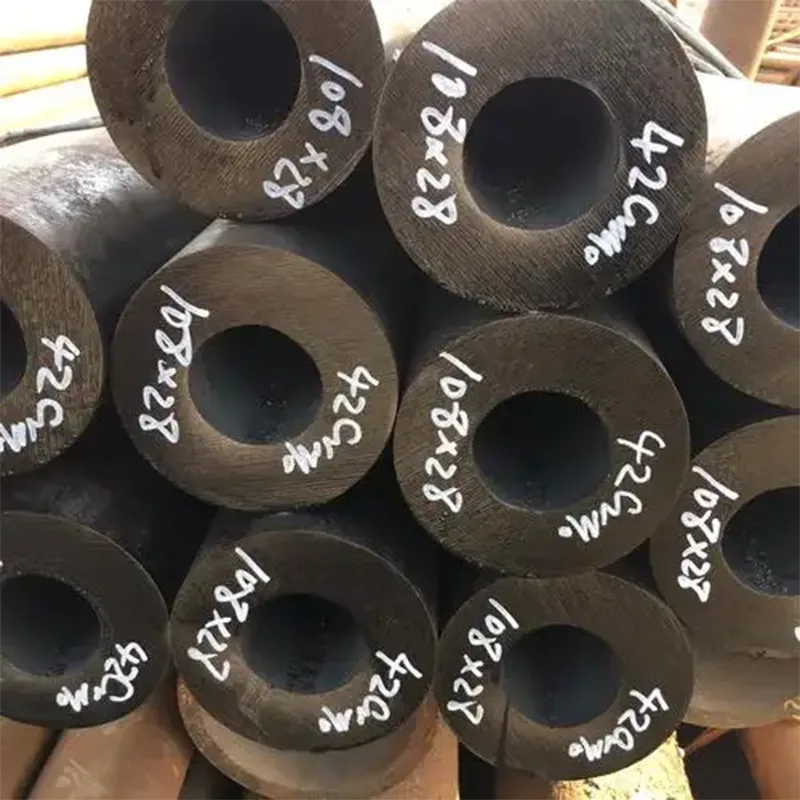

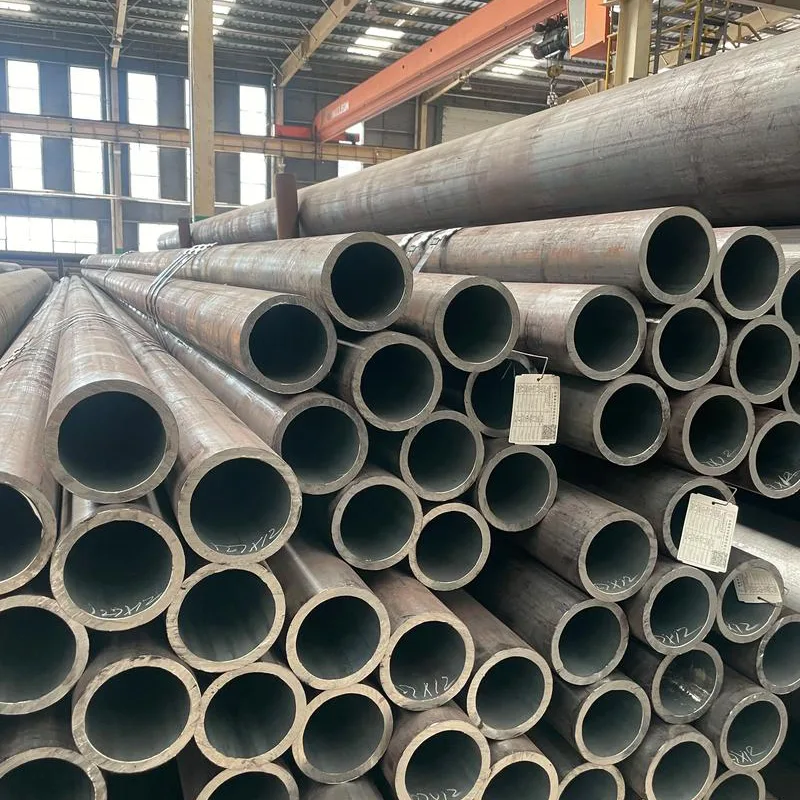

لوله فولادی بدون درز 42cm
لوله های فولادی بدون درز 42CrMo در دو دسته اصلی نورد گرم و کشش سرد موجود می باشند. تولیدکنندگان پیشرو چینی دارای انباری منظم از لوله های نورد گرم هستند که قطر بیرونی φ57 ~ φ426 میلی متر و ضخامت دیواره های 4 تا 50 میلی متر را پوشش می دهند. لوله های دقیق کشیده شده سرد قطر بیرونی φ10~φ159mm و ضخامت دیواره 2~20mm را پوشش می دهند. نورد سفارشی برای قطرهای بسیار بزرگ، دیوارهای بسیار ضخیم و اندازه های غیر استاندارد در دسترس است. پردازش طول سفارشی نیز امکان پذیر است و آنها را برای ماشین آلات سنگین، سیلندرهای هیدرولیک فشار بالا و سایر کاربردهای با مقاومت بالا مناسب می کند.
ترکیب شیمیایی لوله فولادی بدون درز 42CrMo مطابق با استاندارد GB/T 3077-2015 "فولاد سازه ای آلیاژی" است (GB/T 8162 برای لوله های فولادی بدون درز برای استفاده ساختاری نیز به این الزام ترکیب اشاره دارد). موارد زیر محدوده محتوای مجاز قانونی (کسر جرمی، %) برای تجزیه و تحلیل ذوب است:
|
نمادهای عنصر |
نام عناصر |
محدوده محتوا |
|
C |
کربن |
0.38 ~ 0.45 |
|
سی |
سیلیکون |
0.17 ~ 0.37 |
|
منگنز |
منگنز |
0.50 ~ 0.80 |
|
Cr |
کروم |
0.90 ~ 1.20 |
|
مو |
مولیبدن |
0.15 ~ 0.25 |
|
P |
فسفر (ناخالصی خطرناک) |
0.035 ≤ |
|
S |
گوگرد (ناخالصی خطرناک) |
0.035 ≤ |
|
نی |
نیکل (عنصر باقیمانده) |
≤ 0.30 |
|
مس |
مس (عنصر باقیمانده) |
≤ 0.30 |
خواص اصلی به شرح زیر است
1. خواص مکانیکی عالی در حالت کوئنچ و تمپر شده: پس از عملیات حرارتی کوئنچ و معتدل با دمای بالا، استحکام کششی لوله مقطع معمولی ≥1080MPa است، استحکام تسلیم ≥930MPa، ازدیاد طول پس از شکست ≥6 انرژی ضربه ای در دمای اتاق است. استحکام و ظرفیت تحمل بار آن بیش از 1.8 برابر لوله بدون درز 45# است که بسیار بیشتر از لوله فولادی آلیاژی 40Cr است، در حالی که انعطاف پذیری و چقرمگی خوبی را حفظ می کند و به یک تطابق متعادل بین استحکام بالا و مقاومت در برابر ضربه دست می یابد.
2. سازگاری قوی با عملیات حرارتی و سختشدگی فوقالعاده: کروم و مولیبدن به طور همافزایی سختیپذیری را افزایش میدهند، و اجازه میدهند تا روغن خاموشکننده به بخشهای ضخامت دیواره بزرگ بدون شکنندگی مزاج قابل توجه نفوذ کند. از فرآیندهای مختلف عملیات حرارتی مانند تمپر کردن، سخت شدن سطح با فرکانس بالا و نیتریدینگ گاز پشتیبانی می کند. پس از کوئنچ با فرکانس بالا، سختی سطح می تواند به HRC55~60 برسد و پس از نیترید کردن، سختی سطح حتی بالاتر می رود و به عملکرد گرادیان "مقاومت در برابر سایش بالا در سطح و چقرمگی بالا در هسته" دست می یابد.
3. مقاومت در برابر خزش و خستگی پایدار در دمای بالا: مولیبدن به طور موثری از لغزش مرز دانه در دمای بالا جلوگیری می کند، استحکام پایدار و مقاومت در برابر خزش را زیر 500 درجه سانتیگراد بدون خطر افت ناگهانی استحکام در دماهای بالا حفظ می کند. دانه ها تصفیه شده و یکنواخت هستند که در نتیجه استحکام خستگی عالی تحت بارهای متناوب، مقاومت فوق العاده در برابر ضربه و مقاومت در برابر اضافه بار ایجاد می شود که آن را برای شرایط بارهای سنگین با تنش فرکانس بالا طولانی مدت مناسب می کند.
4. عملکرد ماشینکاری قابل کنترل: لوله های تحویل داده شده در حالت آنیل/نرمال شده قابلیت ماشینکاری عالی دارند. پس از تمپر کردن، سختی در محدوده HB280 ~ 320 پایدار است، و آنها را کمتر مستعد چسبندگی و خرد شدن میکند و در نتیجه دقت ماشینکاری بالایی دارد. جوشکاری برای دستیابی به استحکام جوش قابل اعتماد نیاز به پیش گرم کردن تا 250 ~ 350 درجه سانتیگراد و خنک شدن آهسته پس از جوشکاری دارد.
تگ های داغ: لوله فولادی بدون درز 42crmo، چین، سازنده، تامین کننده، کارخانه
دسته بندی مرتبط
ارسال استعلام
اطلاعات تماس
-
نشانی
هانیو جینگو، منطقه فناوری پیشرفته، شهر جینان، استان شاندونگ، چین
-
تلفن
-
پست الکترونیک
برای پرس و جو در مورد فولاد کربن، فولاد ضد زنگ، فولاد گالوانیزه یا لیست قیمت، لطفا ایمیل خود را به ما بسپارید و ما ظرف 24 ساعت با شما تماس خواهیم گرفت.
